Станок для заточки сверл Sthor 73473

Данный станок применяется не только для заточки сверл, но и ножниц и топоров.

Инструкция по работе со точильным станком Sthor 73473

Перед началом работы необходимо разместить станок на ровной и твердой поверхности. Станок следует использовать только в сухих помещениях, без возможности доступа посторонних лиц, особенно детей.

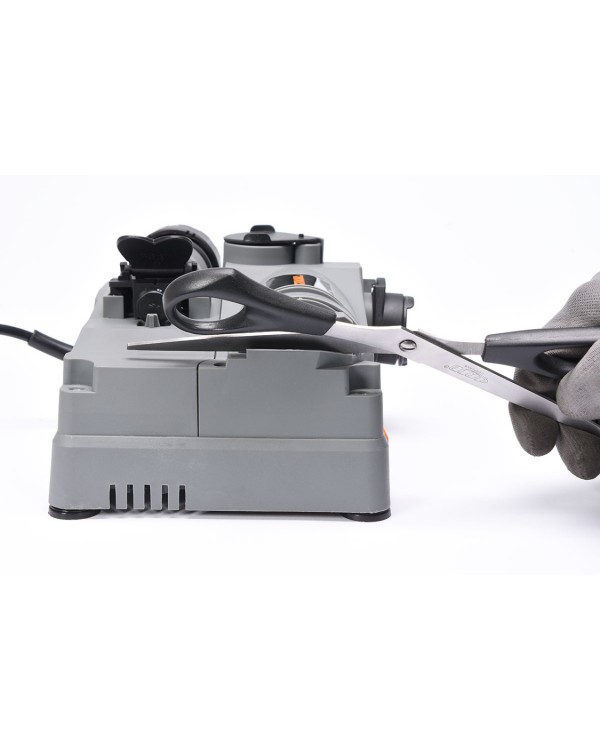

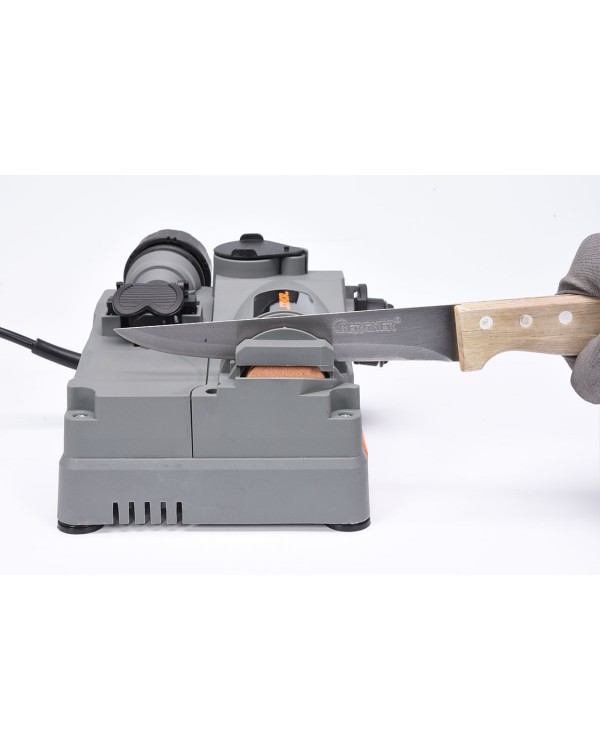

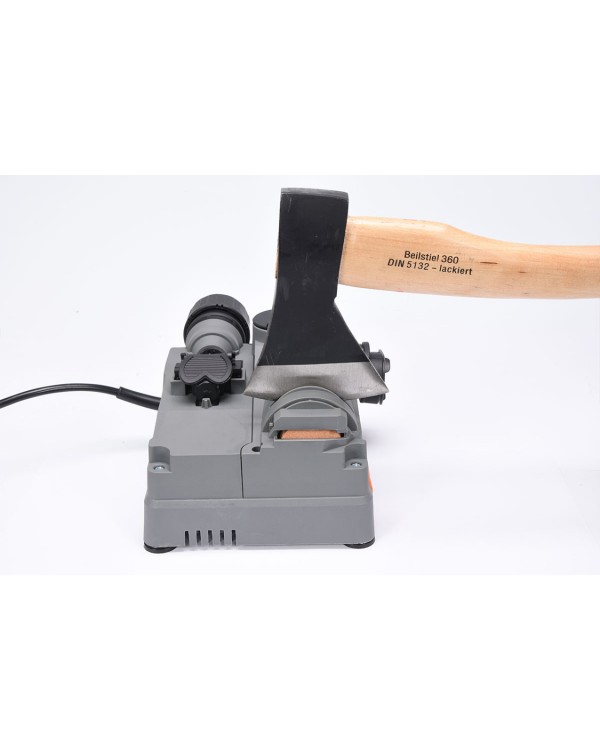

Заточка топоров, ножей и ножниц.

- Заточку топоров ножей и ножниц необходимо проводить в защитных перчатках и очках.

- Выбрать зазор, предназначенный для заточки данного типа лезвия.

- Включить станок и подождать до момента достижения номинальных оборотов.

- Ввести лезвие к правой щели, и затем перетащите его в направлении, противоположном направлению вращения диска меля, обозначенной на корпусе станка (II).

- При перетаскивании следует прижимать лезвие к меля плиту с небольшим усилием. Повторите действие несколько раз.

- Затем выключите точилку выключателем и отсоедините вилку от розетки питания.

Внимание! Во время заточки лезвие всегда следует перемещать в направлении, противоположном направлению вращения камня меля.

Не перетаскивать лопасти по направлению вращения диска меля.

ЗАТОЧКА СВЕРЛА

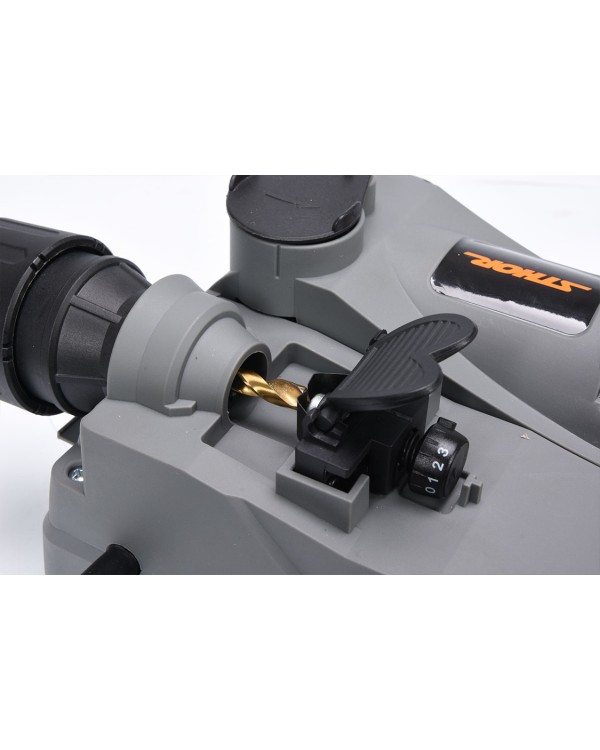

Прежде чем затачивать сверло, закрепите его в ручке соответствующим образом. Для этого необходимо нажать защелку (III). С помощью ручки отрегулируйте диаметр немного больше, чем диаметр заточенного сверла, чтобы обеспечить свободное движение сверла в ручке. Держатель ввести в гнездо для позиционирования сверла (IV). Следует обратить внимание, что держатель сверла имеет выступы, которые должны входить в разрез гнезда (V). Поднять защелку челюстей, что приведет к захвате сверла, сверло необходимо вращать так чтобы, чтобы оно было понято в самом узком месте (VI).

Отрегулируйте количество материала, которое необходимо собрать во время заточки. Вращение регулятора в направлении стрелки увеличивает количество собранного материала (VII). Для обычной заточки сверла необходимо установить минимальный уровень собранного материала. При больших повреждениях сверла необходимо установить больший уровень собранного материала.

Прижать сверло к лицу позиционирующего штока (VIII), а затем, повернув по часовой стрелке ручку держатель, зафиксируйте сверло в держателе (IX). Нажмите защелку челюсти и откройте ее, а затем вытащите ручку вместе с закрепленным сверлом из гнезда позиционирования.

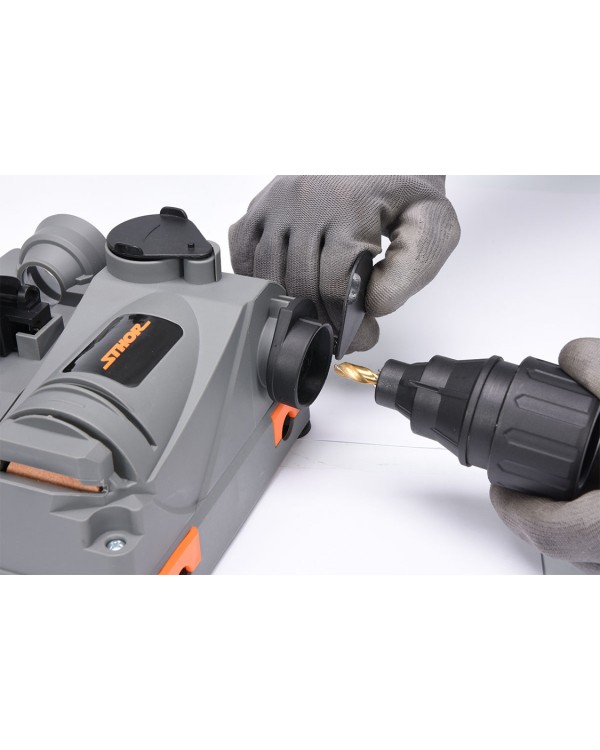

Подключить оселок к электрической сети, включить оселок и подождать до момента достижения номинальных оборотов. Откройте крышку гнезда для заточки сверл, сдвинув ее в направлении, указанном стрелкой. Ввести держатель с прикрепленным сверлом в гнездо, убедившись, что выступы горелки попали в разрез гнезда (X). Услышав щелчок шлифования, ориентироваться в нем, в одну и другую сторону в течение 5 – 10 секунд, одновременно прижимая сверло с незначительным усилием до плиты меля. Затем вынуть рукоятку из гнезда, повернуть его на 180 градусов и повторить операцию для второй режущей кромки сверла. Вы всегда должны заточить оба края сверла.

Внимание! Кромки следует заточить одинаковое количество времени, и давить с той же силой. Это предотвратит неравномерное заточение сверла.

В случае заточки сверл диаметром 10 мм и более необходимо еще провести процесс шлифовки задней поверхности сверла. С этой целью после naostrzeniu, как описано выше, следует еще держатель с сверлом вставить в гнездо шлифования задней поверхности сверла и аккуратно прижмите на несколько секунд (XI). Затем вынуть рукоятку из гнезда, повернуть его на 180 градусов и повторить операцию для второй по задней поверхности сверла.

Внимание! Каждую из поверхностей надо измельчить такое же количество времени, и давить с той же силой. Это предотвратит неравномерное заточение сверла.

После того, как сверло заточено, оцените результаты работы. Если вершина сверла по naostrzeniu набирает цвет голубой или другой по отношению к естественному цвету стали, это означает перегрев поверхности и уменьшите прижим сверла к диска меля во время заточки.

Если после заточки края сверла не равны длине, выровняйте время и прижимайте резку к каждой из сторон сверла.

ОПОРОЖНЕНИЕ БУНКЕРОВ ПЫЛИ

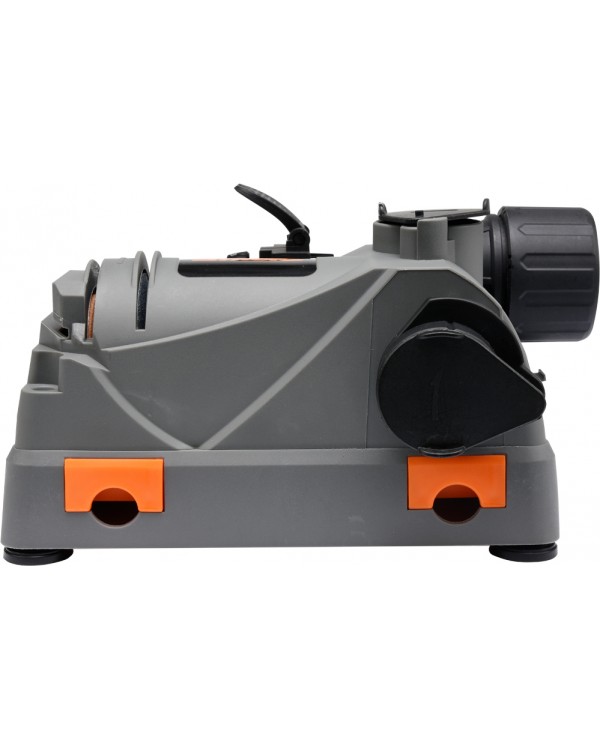

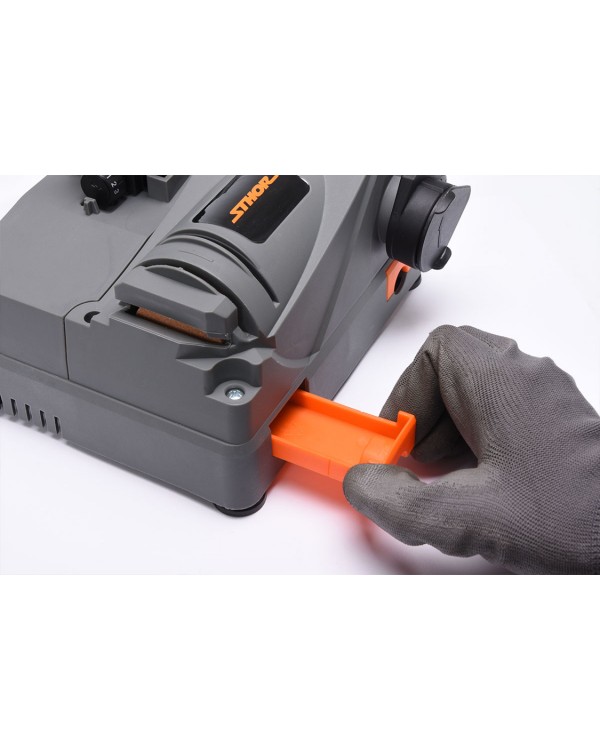

Точилка оснащена двумя контейнерами, в которых собирают пыль, возникающую во время работы. Каждый раз после окончания работы необходимо слить. Для этого их необходимо извлечь из корпуса станка, очистить, а затем закрепить в корпусе станка.

Параметры

Мощность [Вт]: 150

Частота вращения [1/мин]: 5500

Руководство по эксплуатации многофункционального станка Vorel 73473

Мощность [Вт]: 150

Частота вращения [1/мин]: 5500

Машина многофункциональная 150 В для заточки стальных сверл 3 мм -13 мм, ножей, ножниц, топоров и tasaków.

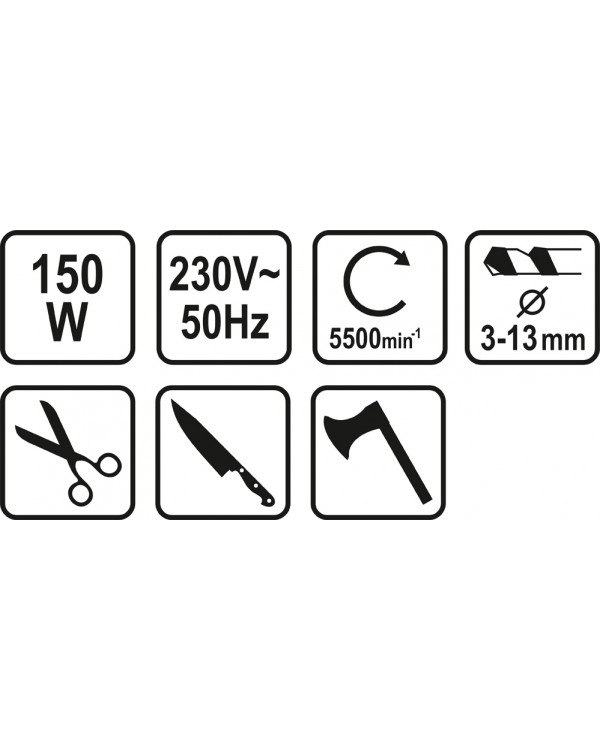

ХАРАКТЕРИСТИКИ:

Напряжение сети - 230 в

Частота сети - 50 Гц

Номинальная мощность - 150 вт

Номинальные обороты - 5500 мин-1

Диаметр сверла - 3 мм -13 мм

Угол при вершине сверла - 118 градусов

Класс изоляции - II

Степень защиты - IP20

Уровень шума:

- звуковое давление LpA ± Кпа - 81,56 ± 3 дб (А)

- акустическая мощность LwA ± Кря - 94,56 ± 3 дб (А)

Вес - 1,62 кг

Назначение / применение

- Заточка сверл, предназначенных для сверления металла или универсальных сверл

- заточка ножей

- заточка ножниц

- заточка топор и Кливер

при условии, что все вышеуказанные товары изготовлены из стали.
