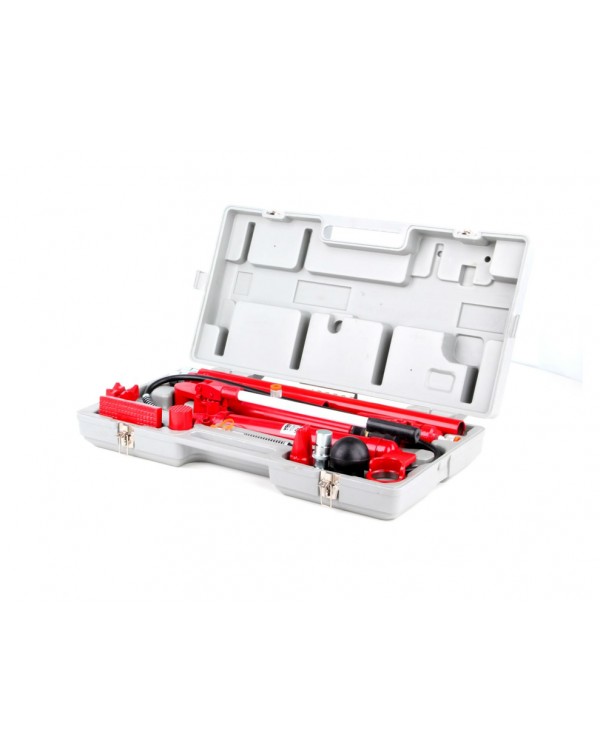

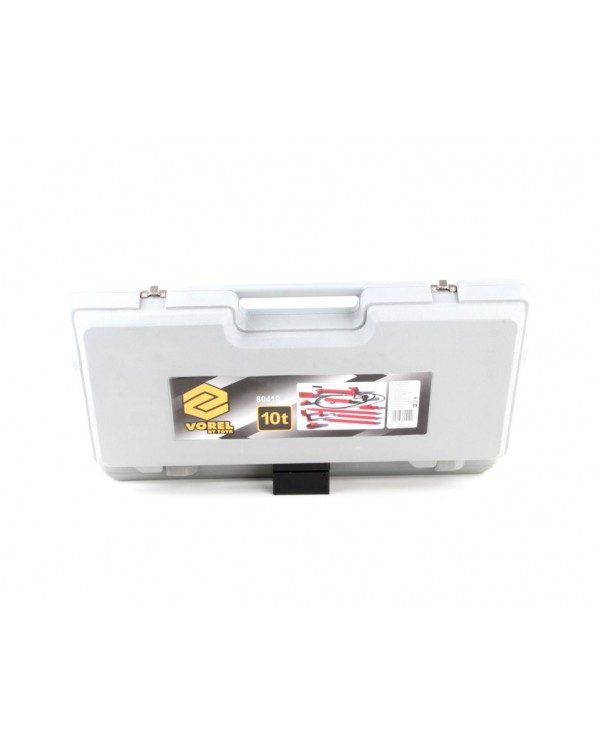

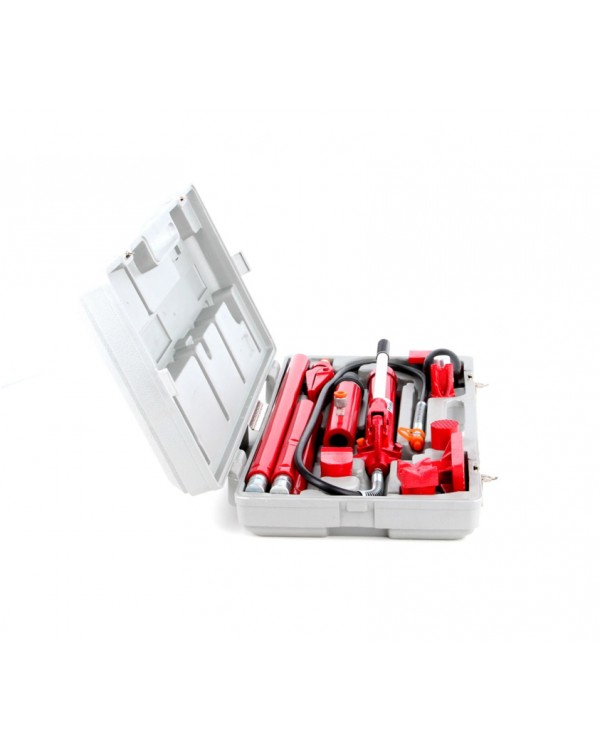

Растяжки гидравлические для кузовного ремонта VOREL 10 Т
Гидравлические растяжки предназначены главным образом для кузовных мастерских. Но также могут применятся и в други сферах
Инструменты, предназначены для подъема, растяжения, выталкивания наружу, сгибания, выпрямления и вытягивания.

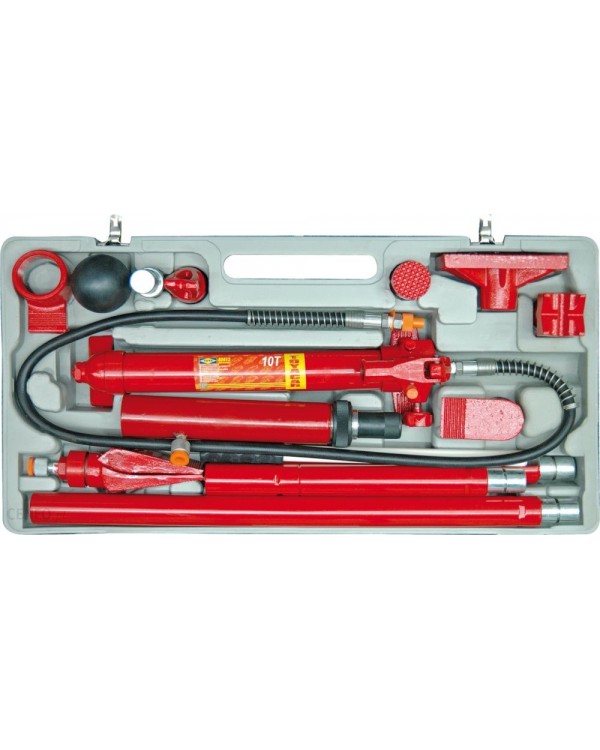

Комплектация
- гидравлический насос
- сервомотор
- телескопические трубки (удлинители) 4 шт.
- распорные губы
- круглая насадка
- плоская насадка
- зацепка сервомотора
- зацепка поршня
- щелевая крышка
- насадка типа V
- резиновая насадка
- Мужской соединитель
Вес [кг] - 35,4
Рабочее давление [бар] - 620
Размер резьбы соединения ["] - 13/16-20UNEF
Максимальная нагрузка [тыс. кг] - 10
Ход поршня цилиндра [мм] - 150
Назначение / применение
Опора может использоваться при монтажных и листовых работах для выполнения работ, требующих применения значительных статических сил.
Способ применения
Монтаж и эксплуатация гидравлической системы:
- Соединить шланг с разъемом привода, завинчивания такой гайку разъема на резьбу. Убедитесь, что гайка правильно
затянута.
- Закрыть выпускной клапан, поворачивая его по часовой стрелке.
- Перемещая рычаг насоса вверх и вниз, создать в ней давление. После нескольких ходов, цилиндр начинает работать.
Чтобы сбросить давление в насосе, поверните клапан в направлении против часовой стрелки.
В момент открытия сливного клапана привод автоматически начнет возвращаться в исходное положение.
Не разбирайте гидросистемы, находящейся под давлением.
Насос можно использовать в любом положении, как вертикальном, так и горизонтальном. При вертикальном положении насоса конец шланга должен всегда быть направлен вниз.
Проверка уровня масла:
Чтобы проверить уровень масла в насосе необходимо установить ее в вертикальном положении, шлангом, направленным вниз. Открыть сливной клапан. Открутить выпускной клапан и извлеките масляный щуп и проверьте уровень масла. В случае необходимости откорректировать уровень масла так, чтобы масло покрывал всю плоскую поверхность индикатора. Устройство было предварительно заполнены гидравлическим маслом. Используйте масло только правильного типа. Рекомендуется использовать гидравлическое масло HYDROL с символом L-HL-46.
Вентиляция насоса:
Чтобы прокачать гидравлическую систему насоса, установите насос в вертикальном положении, шлангом вниз. Открыть
сливной клапан. Открутить выпускной клапан и извлеките масляный щуп. Выполните несколько полных ходов
рычаг насоса. Закрыть выпускной клапан, установите указатель уровня масла и закрыть выпускной клапан.
